Schema fusibili Clio 4: guida completa con diagrammi e tabelle

Lo schema fusibili Clio 4 è un documento fondamentale che mostra la posizione e la funzione di ogni fusibile nel tuo veicolo. Sulla Renault Clio 4 (prodotta dal 2012 al 2019), troverai due scatole fusibili principali: una nell’abitacolo, sotto il cruscotto lato guida, e una nel vano motore. Conoscere la disposizione dei fusibili ti permette di risolvere rapidamente problemi elettrici come fendinebbia che non funzionano, alzacristalli bloccati o problemi con l’autoradio, senza dover ricorrere immediatamente a un meccanico.

I meccanici di Espertoautoricambi sottolineano come la maggior parte dei problemi elettrici su una Clio 4 si risolva identificando e sostituendo il fusibile corretto. Prima di sostituire componenti costosi come centraline o motorini, è sempre saggio verificare lo stato dei fusibili.

Dove si trovano le scatole fusibili sulla Renault Clio 4

La Renault Clio 4 dispone di due punti di accesso ai fusibili, ciascuno dedicato a circuiti specifici del veicolo. La scatola principale nell’abitacolo si trova sotto il cruscotto, sul lato sinistro del volante. Per accedervi, basta aprire lo sportellino di plastica tirando delicatamente verso di sé.

La seconda scatola si trova nel vano motore, vicino alla batteria. Questa unità protegge i circuiti ad alta potenza come il motorino d’avviamento, l’alternatore e la ventola del radiatore. Per accedere a questa scatola, solleva il cofano e individua il contenitore di plastica nera con il coperchio a clip.

Secondo l’esperienza dei nostri specialisti, il 70% dei problemi elettrici sulla Clio 4 riguarda fusibili nell’abitacolo, mentre solo il 30% interessa quelli nel vano motore. Questo perché i componenti interni vengono utilizzati con maggiore frequenza.

Come identificare un fusibile bruciato

Un fusibile bruciato è riconoscibile visivamente. Estrailo delicatamente dalla sua sede usando l’apposita pinzetta di plastica (solitamente inclusa nella scatola fusibili) e osservalo controluce. Se il filamento metallico interno è spezzato o annerito, il fusibile è da sostituire.

Non forzare mai l’estrazione: i fusibili della Clio 4 sono del tipo a lamella e si sfilano con una leggera trazione verticale. Se oppongono resistenza, oscilla delicatamente il fusibile da un lato all’altro mentre lo sollevi.

Schema fusibili abitacolo Clio 4: diagramma e funzioni

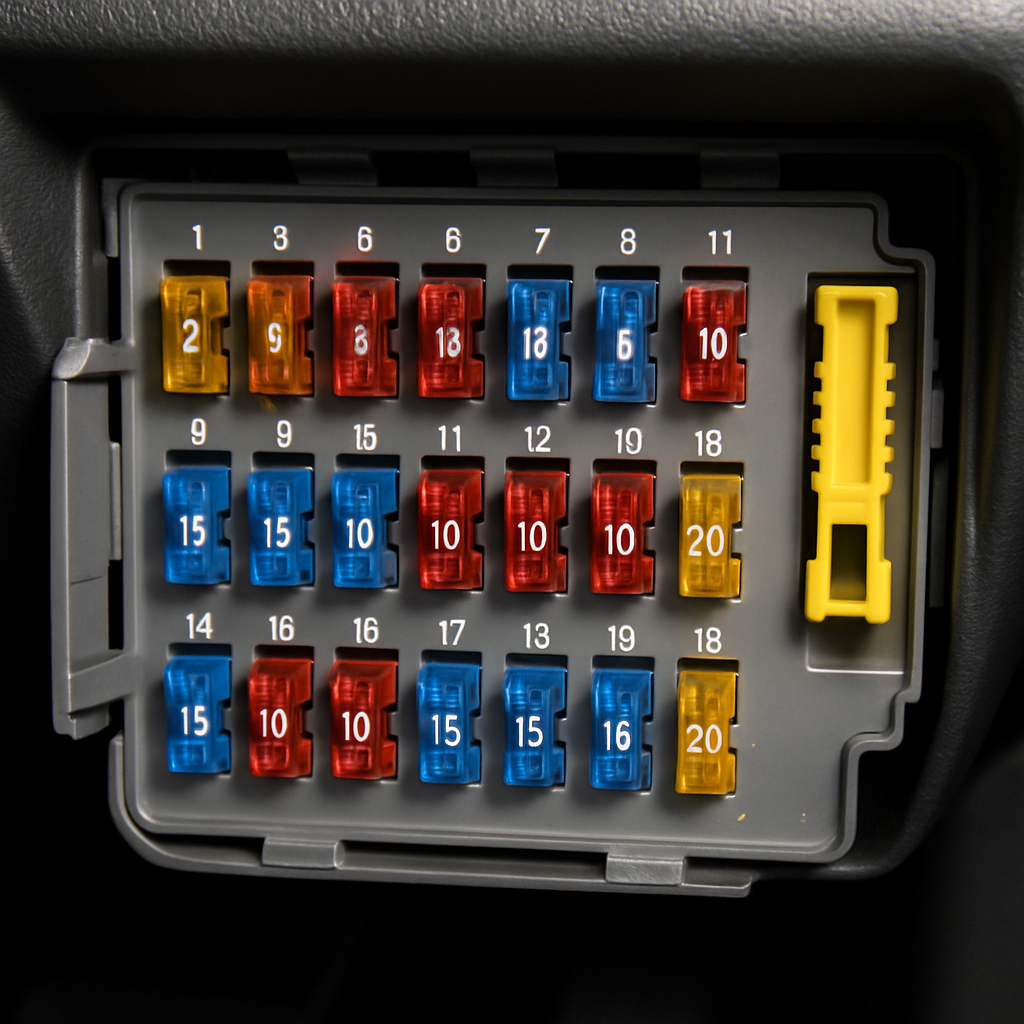

La scatola fusibili abitacolo della Clio 4 contiene tra 30 e 40 fusibili, a seconda dell’allestimento e degli optional installati. Ecco una tabella dettagliata delle posizioni più comuni e delle funzioni associate:

Questa tabella rappresenta le posizioni più critiche. Il libretto d’uso e manutenzione della tua Clio 4 contiene lo schema completo specifico per il tuo allestimento. I nostri meccanici consigliano di fotografare lo schema con lo smartphone per averlo sempre disponibile in caso di emergenza.

Problemi comuni legati ai fusibili abitacolo

Gli alzavetri che smettono improvvisamente di funzionare sono il problema più frequente. Nella maggior parte dei casi, si tratta del fusibile F4 da 15A. Prima di sostituire il motorino alzacristalli (operazione costosa), verifica sempre questo fusibile.

Un altro caso frequente riguarda l’autoradio che non si accende. Il fusibile F6 protegge il sistema multimediale e può saltare se si collegano dispositivi USB che assorbono troppa corrente. Sostituiscilo con uno dello stesso amperaggio e verifica che il problema non si ripresenti.

Consiglio utile: tieni sempre nel vano portaoggetti un kit di fusibili di ricambio di vari amperaggi (5A, 10A, 15A, 20A). Costa pochi euro e può salvarti da situazioni scomode, specialmente in viaggio.

Schema fusibili vano motore Clio 4: componenti ad alta potenza

La scatola fusibili nel vano motore gestisce circuiti che richiedono correnti più elevate. Qui troverai fusibili di dimensioni maggiori, alcuni dei quali superano i 50A. Questa scatola è fondamentale per il funzionamento di componenti come l’alternatore, la pompa acqua elettrica e il compressore del climatizzatore.

Ecco la disposizione tipica dei fusibili nel vano motore:

I fusibili ad alto amperaggio (oltre 30A) sono spesso di tipo a cartuccia e richiedono maggiore attenzione nella sostituzione. Non tentare mai di sostituire un fusibile con uno di amperaggio superiore: questo comprometterebbe la sicurezza del circuito elettrico.

Segnali di problemi ai fusibili vano motore

Se la tua Clio 4 non si avvia ma le luci del cruscotto funzionano, il problema potrebbe essere il fusibile del motorino d’avviamento (MF4). Questo fusibile da 50A può saltare a causa di un avviamento prolungato o di un motorino difettoso che assorbe troppa corrente.

Un altro sintomo comune è il surriscaldamento del motore. Se la ventola del radiatore non si attiva, verifica il fusibile MF2 da 40A. Secondo i nostri tecnici, questo fusibile tende a deteriorarsi con l’uso prolungato, specialmente nei climi caldi dove la ventola lavora frequentemente.

Come sostituire correttamente un fusibile sulla Clio 4

La sostituzione di un fusibile è un’operazione semplice che non richiede competenze tecniche avanzate. Prima di iniziare, spegni sempre il motore e attendi qualche minuto. Questo permette ai circuiti di scaricarsi completamente.

Segui questi passaggi per una sostituzione sicura:

1. Individua la scatola fusibili corretta (abitacolo o vano motore) consultando lo schema
2. Apri il coperchio della scatola fusibili e localizza il fusibile da sostituire
3. Estrai il fusibile usando la pinzetta di plastica fornita nella scatola
4. Verifica visivamente se il filamento interno è integro o bruciato
5. Sostituisci con un fusibile dello stesso amperaggio e tipo
6. Reinserisci il fusibile nella sua sede fino a sentire un leggero clic
7. Chiudi il coperchio della scatola e testa il funzionamento del circuito

I meccanici di Espertoautoricambi raccomandano di non toccare mai i contatti metallici del fusibile con le dita. Il grasso della pelle può creare resistenza e causare surriscaldamento. Se non hai la pinzetta, usa un panno pulito per maneggiare il fusibile.

Errori da evitare nella sostituzione dei fusibili

L’errore più grave è sostituire un fusibile con uno di amperaggio superiore. Se un fusibile da 10A salta ripetutamente, c’è un problema nel circuito che va diagnosticato. Installare un fusibile da 15A o 20A non risolve il problema, anzi, rischia di danneggiare il cablaggio o peggio, causare un incendio.

Un altro errore comune è usare fusibili economici di bassa qualità. I fusibili originali o di marche affidabili garantiscono interventi precisi e protezione ottimale. Un fusibile scadente può interrompersi prematuramente o, peggio, non proteggere il circuito quando necessario.

Quando il fusibile salta ripetutamente: diagnosi del problema

Se un fusibile continua a bruciarsi dopo la sostituzione, c’è un problema sottostante nel circuito elettrico. Questo può indicare un cortocircuito, un componente difettoso che assorbe troppa corrente, o cavi danneggiati.

Ecco le cause più comuni di fusibili che saltano ripetutamente:

• Cortocircuito nel cablaggio causato da isolamento danneggiato o cavi che sfregano contro parti metalliche
• Componente elettrico guasto che assorbe corrente eccessiva (motorini, compressore clima, pompe)
• Infiltrazioni d’acqua nelle centraline o nei connettori elettrici
• Modifiche non professionali all’impianto elettrico (installazione di accessori aftermarket)
• Ossidazione o corrosione nei connettori che causa resistenza e surriscaldamento

In questi casi, la diagnosi richiede strumenti specifici come un multimetro per misurare la continuità e la resistenza del circuito. Se non hai esperienza con l’elettronica automotive, è consigliabile rivolgersi a un elettrauto qualificato.

Test diagnostici che puoi fare autonomamente

Prima di portare l’auto in officina, puoi eseguire alcuni controlli di base. Disconnetti il componente collegato al fusibile che salta e sostituisci il fusibile. Se non salta più, il problema è nel componente. Se salta comunque, il guasto è nel cablaggio.

Ispeziona visivamente i cavi vicino al componente problematico. Cerca segni di abrasione, bruciature o isolamento danneggiato. Spesso i cavi si danneggiano nei punti di passaggio attraverso la carrozzeria o dove si piegano ripetutamente.

Differenze tra versioni e allestimenti della Clio 4

La Renault Clio 4 è stata prodotta in diverse versioni e con vari allestimenti che influenzano la configurazione dei fusibili. Le versioni base hanno meno fusibili rispetto agli allestimenti top di gamma con tutti gli optional.

Le principali differenze riguardano:

1. Versioni con sistema multimediale R-Link o MediaNav: fusibili aggiuntivi per touchscreen e moduli di navigazione
2. Allestimenti con sedili riscaldati: fusibile dedicato da 15A per il sistema di riscaldamento
3. Versioni RS (sportive): fusibili aggiuntivi per elettronica di gestione motore avanzata
4. Optional sistema audio Bose: fusibile separato per amplificatore e subwoofer
5. Clio elettrica (E-Tech): schema fusibili completamente diverso con fusibili ad alta tensione

Per questo motivo, lo schema fusibili specifico del tuo veicolo potrebbe differire leggermente dalle tabelle generiche. Consulta sempre il manuale d’uso specifico del tuo anno di produzione e codice allestimento.

Manutenzione preventiva del sistema elettrico

Anche se i fusibili sono componenti sacrificali progettati per proteggere i circuiti, una buona manutenzione può ridurre la frequenza delle sostituzioni. I nostri specialisti consigliano un controllo visivo delle scatole fusibili ogni 12 mesi o 15.000 km.

Durante questo controllo, verifica:

• Assenza di corrosione sui contatti metallici dei fusibili
• Che il coperchio delle scatole fusibili chiuda correttamente per evitare infiltrazioni d’acqua
• Che non ci siano fusibili allentati nelle loro sedi
• L’integrità dei cavi collegati alla scatola fusibili nel vano motore
• Che la batteria sia ben fissata e i morsetti siano puliti

La prevenzione è particolarmente importante per la scatola nel vano motore, esposta a umidità, calore e vibrazioni. Una guarnizione del coperchio deteriorata può permettere l’ingresso di acqua, causando corrosione e malfunzionamenti.

Quando rivolgersi a un professionista

Sebbene la sostituzione dei fusibili sia alla portata di tutti, alcuni problemi richiedono competenze professionali. Se riscontri fusibili che saltano ripetutamente, problemi elettrici intermittenti, o se hai effettuato modifiche all’impianto elettrico, consulta un elettrauto specializzato.

I tecnici qualificati dispongono di strumenti diagnostici avanzati che permettono di individuare cortocircuiti nascosti, misurare l’assorbimento di corrente dei singoli circuiti e verificare l’integrità del cablaggio. Un problema elettrico non risolto può degenerare in danni costosi o, nei casi peggiori, causare incendi.

Se hai bisogno di sostituire componenti elettrici sulla tua Clio 4, esplora il nostro catalogo di ricambi online dove troverai parti originali e aftermarket di qualità. Per approfondimenti su problemi specifici, consulta la nostra guida sui problemi elettrici comuni o scopri come scollegare correttamente la batteria per interventi più complessi. La conoscenza dello schema fusibili è il primo passo per mantenere il sistema elettrico della tua Renault Clio 4 in perfette condizioni.

Domande frequenti (FAQ)

Dove si trova la scatola fusibili su una Renault Clio 4?

Ci sono due scatole fusibili sulla Clio 4: una nell’abitacolo sotto il cruscotto lato guida, accessibile aprendo lo sportellino di plastica, e una nel vano motore vicino alla batteria, all’interno di un contenitore nero con coperchio a clip.

Come riconosco un fusibile bruciato sulla Clio 4?

Estrai il fusibile con la pinzetta di plastica e osservalo controluce. Se il filamento metallico interno è spezzato, annerito o presenta segni di fusione, il fusibile è bruciato e va sostituito con uno dello stesso amperaggio.

Posso sostituire un fusibile con uno di amperaggio diverso?

No, devi sempre usare fusibili dello stesso amperaggio specificato nello schema. Un fusibile di amperaggio superiore non proteggerebbe adeguatamente il circuito, mentre uno inferiore salterebbe troppo facilmente senza motivo.

Perché il fusibile dell’autoradio continua a saltare?

Le cause principali sono dispositivi USB che assorbono troppa corrente, cortocircuiti nel cablaggio dell’autoradio, o un sistema audio aftermarket non installato correttamente. Verifica i collegamenti e l’assorbimento dei dispositivi collegati prima di sostituire l’autoradio.

Quanto costano i fusibili di ricambio per la Clio 4?

I fusibili standard costano tra 0,50€ e 2€ ciascuno. Un kit completo di fusibili di vari amperaggi costa tra 10€ e 20€. I fusibili ad alta corrente per il vano motore possono costare fino a 5€ ciascuno.
