Lo schema fusibili Golf 6 mostra la posizione esatta di ogni fusibile nel vano motore e nell’abitacolo, con indicazioni precise sulla corrente protetta (espressa in ampere) e sui componenti elettrici collegati. La Golf 6 presenta due scatole portafusibili principali: una sotto il cofano motore, vicino alla batteria, e una nell’abitacolo, nel pannello laterale sinistro del cruscotto. Ogni fusibile ha un codice specifico, un valore in ampere e protegge circuiti come luci, tergicristalli, pompe carburante, climatizzatore e centraline elettroniche.
Dove si trovano i fusibili sulla Golf 6
p>Identificare le scatole portafusibili è il primo passo per qualsiasi intervento di manutenzione elettrica. Sulla Volkswagen Golf 6, prodotta dal 2008 al 2013, esistono due posizioni principali che raccolgono la totalità dei fusibili di protezione.
La scatola sotto il cofano si trova nella zona sinistra del vano motore, generalmente vicino alla batteria. Per accedervi, basta aprire il cofano e rimuovere la copertura in plastica che protegge i fusibili da polvere e umidità. Questa scatola contiene fusibili ad alto amperaggio che proteggono componenti come il motorino d’avviamento, l’alternatore, le ventole di raffreddamento e la pompa ABS.

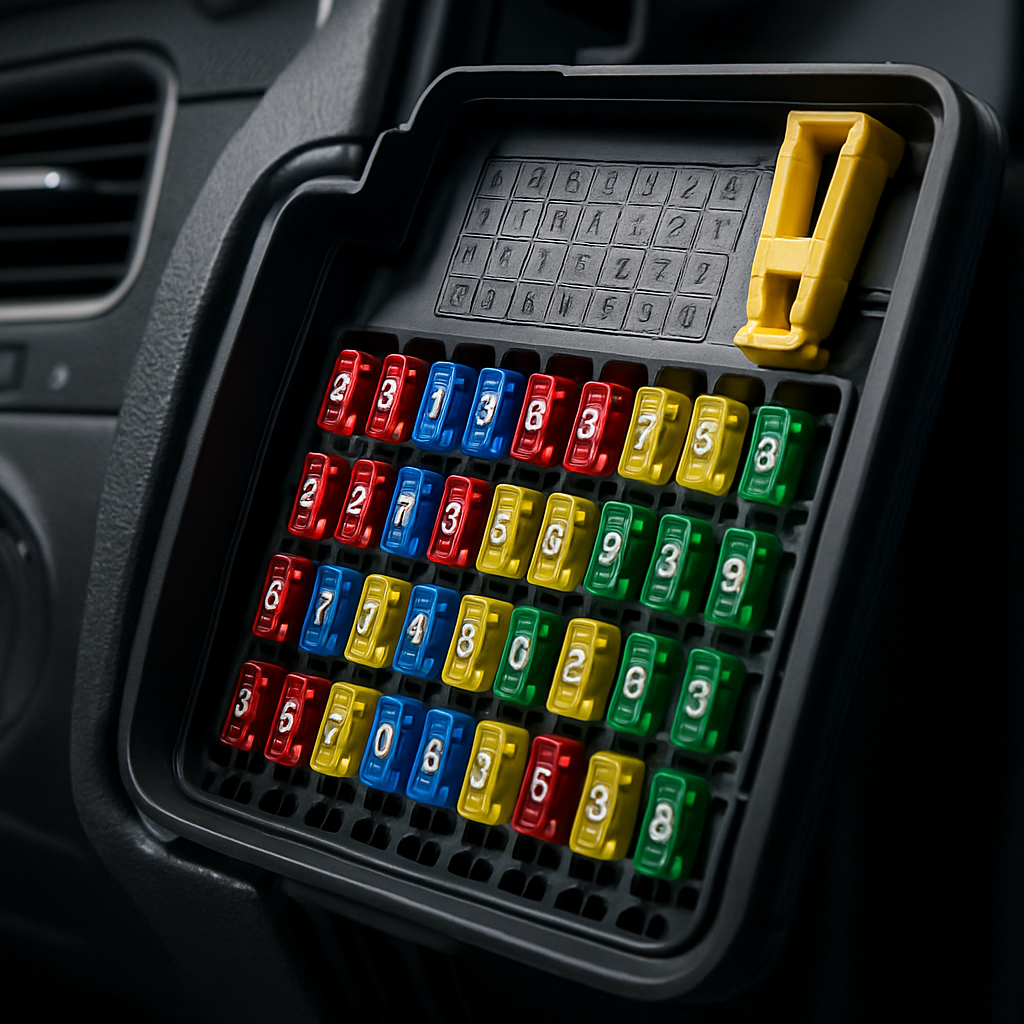

La seconda scatola si trova nell’abitacolo, precisamente nel pannello laterale sinistro della plancia, dalla parte del conducente. Per raggiungerla occorre aprire lo sportellino laterale tirando delicatamente il bordo. Qui sono raccolti i fusibili che proteggono l’impianto luci, gli alzacristalli elettrici, l’autoradio, il climatizzatore e altri dispositivi di comfort.
I meccanici di Espertoautoricambi raccomandano di consultare sempre il manuale d’uso specifico della propria Golf 6, poiché alcune varianti di allestimento potrebbero presentare disposizioni leggermente diverse dei fusibili, specialmente nelle versioni più accessoriate o sportive come la GTI.
Tabella fusibili scatola abitacolo Golf 6
La scatola portafusibili dell’abitacolo contiene protezioni per circuiti a bassa e media corrente. Ogni fusibile è identificato da un numero progressivo e da un codice colore che ne indica l’amperaggio.
| Numero fusibile | Amperaggio | Componente protetto |
|---|---|---|
| 1 | 10A | Sensori pedale freno, interruttore luce retromarcia |
| 2 | 5A | Sensore angolo sterzo, regolazione fari |
| 3 | 5A | Airbag, pretensionatori cinture |
| 4 | 5A | Interruttore luci freno |
| 5 | 10A | Quadro strumenti |
| 6 | 5A | Sensore pioggia, specchietti retrovisori |
| 7 | 10A | Gateway, centralina comfort |
| 8 | 5A | Sensori parcheggio |
| 9 | 15A | Riscaldamento sedili |
| 10 | 5A | Centralina cambio automatico |
Secondo l’esperienza dei tecnici Espertoautoricambi, i fusibili più soggetti a rottura nell’abitacolo sono quelli delle luci interne, del sistema multimediale e degli alzacristalli, soprattutto su veicoli con parecchi anni di utilizzo.
Fusibili luci e segnalazione
I circuiti di illuminazione sono protetti da fusibili specifici, facilmente riconoscibili grazie ai codici colore standardizzati. Il fusibile delle luci anabbaglianti è generalmente da 15A per ciascun lato, quello degli abbaglianti da 10A. Le luci di posizione condividono un fusibile da 5A.
Per le luci dei tergicristalli e per il motorino che le aziona, il fusibile di riferimento è solitamente da 20A o 30A, posizionato nella scatola sotto il cofano. Gli indicatori di direzione (frecce) sono protetti da un fusibile da 10A condiviso con le luci di emergenza.
Tabella fusibili scatola vano motore Golf 6
La scatola portafusibili del vano motore contiene protezioni ad alto amperaggio per i componenti che richiedono correnti elevate. Questa scatola include anche alcuni relè di comando per pompe e ventole.
| Numero fusibile | Amperaggio | Componente protetto |
|---|---|---|
| 1 | 110A | Alternatore |
| 2 | 50A | Ventola radiatore |
| 3 | 30A | Motorino tergivetro |
| 4 | 40A | Sistema ABS |
| 5 | 30A | Pompa carburante |
| 6 | 20A | Centralina motore |
| 7 | 15A | Bobina accensione |
| 8 | 10A | Sonda lambda |
| 9 | 25A | Compressore climatizzatore |
| 10 | 15A | Pompa servofreno |
I professionisti di Espertoautoricambi evidenziano che i fusibili della pompa carburante e della ventola del radiatore sono tra i più critici: un guasto a questi componenti può impedire l’avviamento del motore o causare surriscaldamento. È fondamentale verificare sempre l’integrità di questi fusibili durante i controlli periodici, specialmente prima di lunghi viaggi.
Come riconoscere un fusibile bruciato
Riconoscere un fusibile danneggiato è relativamente semplice. I fusibili di tipo a lama, utilizzati nella Golf 6, sono trasparenti e permettono di osservare il filamento interno. Quando il fusibile interviene, il filamento si spezza visibilmente, lasciando spesso tracce di bruciatura sulla plastica.
Un fusibile integro presenta un filamento metallico continuo che attraversa l’intero corpo del fusibile. Se osservato controluce, il collegamento deve essere visibile senza interruzioni. Al contrario, un fusibile bruciato mostra una chiara interruzione del filamento, talvolta accompagnata da annerimento o deformazione del corpo plastico.
Per una verifica più accurata, si può utilizzare un tester elettrico impostato sulla modalità continuità. Posizionando i puntali alle estremità del fusibile, il tester emetterà un segnale acustico se il fusibile è integro. In assenza di segnale, il fusibile è interrotto e va sostituito.
Procedura corretta di sostituzione fusibili
La sostituzione dei fusibili sulla Golf 6 è un’operazione alla portata di chiunque, ma richiede alcune precauzioni fondamentali. Prima di intervenire, spegnere sempre il motore e togliere la chiave dal quadro. Per maggiore sicurezza, specialmente quando si lavora sui fusibili del vano motore, è consigliabile scollegare il polo negativo della batteria.
Per estrarre il fusibile, utilizzare l’apposita pinzetta in plastica fornita di serie, generalmente alloggiata all’interno del coperchio della scatola fusibili. Afferrare delicatamente il fusibile dalla parte superiore ed estrarlo con un movimento verticale. Non forzare mai l’estrazione con oggetti metallici come cacciaviti o pinze, perché potrebbero danneggiare i contatti elettrici.
Prima di inserire il fusibile nuovo, verificare che l’amperaggio corrisponda esattamente a quello originale. Usare un fusibile di valore superiore può compromettere la protezione del circuito e causare danni gravi alle centraline elettroniche. Inserire il fusibile con una leggera pressione fino a sentire un clic di aggancio.
Consiglio da professionista: prima di sostituire un fusibile bruciato, verificate sempre la causa dell’intervento. Se il nuovo fusibile si brucia immediatamente, significa che esiste un cortocircuito o un assorbimento anomalo nel circuito protetto. In questi casi, rivolgetevi a un elettrauto qualificato per evitare ulteriori danni.
Amperaggio fusibili: guida ai codici colore
I fusibili automobilistici seguono uno standard internazionale di codifica cromatica che permette l’identificazione immediata dell’amperaggio. Questa standardizzazione facilita la manutenzione e riduce il rischio di errori durante la sostituzione.
- Grigio: 2 ampere, utilizzato per circuiti elettronici delicati
- Viola: 3 ampere, per sensori e circuiti di segnale
- Rosa: 4 ampere, raro nelle applicazioni automotive
- Marrone chiaro: 5 ampere, comune per sistemi di controllo
- Marrone: 7,5 ampere, per luci e accessori
- Rosso: 10 ampere, il più diffuso per luci e comfort
- Blu: 15 ampere, per circuiti a medio assorbimento
- Giallo: 20 ampere, tipico per tergicristalli e ventole
- Bianco o trasparente: 25 ampere, per sistemi più energivori
- Verde: 30 ampere, comune per pompe e compressori
Per amperaggi superiori, utilizzati principalmente nella scatola sotto cofano, i colori sono: arancione (40A), rosso grande (50A), blu grande (60A), marrone grande (70A), trasparente grande (80A) e viola grande (100A). Questi fusibili hanno dimensioni maggiori rispetto ai modelli standard.
Problemi elettrici comuni sulla Golf 6
Durante la loro esperienza professionale, i meccanici di Espertoautoricambi hanno identificato alcuni guasti elettrici ricorrenti sulla Golf 6 che spesso sono legati a fusibili difettosi o corrosi.
Malfunzionamento alzacristalli elettrici
Gli alzacristalli che smettono di funzionare sono un problema frequente. Prima di sostituire il motorino, verificare sempre il fusibile dedicato, solitamente da 30A nella scatola abitacolo. La corrosione dei contatti può causare resistenza eccessiva e far intervenire la protezione anche senza guasti effettivi.
Luci interne e quadro strumenti spenti
Se le luci interne o il quadro strumenti non si accendono, il problema è spesso riconducibile al fusibile F5 da 10A nella scatola abitacolo. Questo fusibile alimenta il quadro e vari sistemi accessori. Una verifica rapida con tester può confermare il guasto prima di procedere con diagnostiche più complesse.
Climatizzatore non funzionante
Il sistema di climatizzazione dipende da diversi fusibili. Il compressore è protetto da un fusibile da 25A sotto cofano, mentre la ventola abitacolo ha un fusibile dedicato da 40A. Prima di controllare il gas refrigerante o il compressore, verificare sempre l’integrità di queste protezioni.
Manutenzione preventiva scatole fusibili
Una corretta manutenzione delle scatole portafusibili prolunga la vita dell’impianto elettrico e previene guasti improvvisi. I tecnici Espertoautoricambi consigliano di ispezionare visivamente le scatole fusibili almeno una volta l’anno, preferibilmente prima della stagione invernale quando gli assorbimenti elettrici aumentano.
Durante l’ispezione, controllare che non vi siano infiltrazioni d’acqua, particolarmente critiche nella scatola sotto cofano. L’umidità favorisce la corrosione dei contatti e può causare falsi contatti o cortocircuiti. Se si notano tracce di ossidazione, pulire i contatti con spray dielettrico specifico.
Verificare anche che tutti i fusibili siano correttamente inseriti nei loro alloggiamenti. Vibrazioni e sollecitazioni possono allentare le connessioni nel tempo, causando malfunzionamenti intermittenti difficili da diagnosticare. Un fusibile lasco genera resistenza di contatto, si scalda e può fondersi parzialmente senza interrompersi completamente.
Kit di fusibili di scorta consigliati
Tenere in auto un assortimento di fusibili di ricambio è una precauzione sensata. I fusibili più utili da avere a bordo sono quelli da 10A, 15A, 20A e 30A, che coprono la maggior parte delle applicazioni sulla Golf 6.
I ricambi originali o di primo equipaggiamento garantiscono qualità e affidabilità superiori rispetto a prodotti generici. Marchi come Bosch, Hella o Beru forniscono fusibili con specifiche precise e tolleranze ridotte, minimizzando il rischio di interventi prematuri o mancati.
- Procurarsi un set completo di fusibili a lama standard (da 5A a 30A)
- Aggiungere almeno due fusibili ad alto amperaggio (40A e 50A) per emergenze
- Includere nel kit la pinzetta estrattrice di ricambio
- Conservare tutto in una scatola protettiva nell’abitacolo
- Verificare periodicamente che i fusibili di scorta non si siano ossidati
Quando rivolgersi a un professionista
Sebbene la sostituzione dei fusibili sia un’operazione semplice, esistono situazioni in cui l’intervento di un elettrauto specializzato diventa necessario. Se un fusibile continua a bruciarsi ripetutamente, significa che esiste un problema a monte che richiede diagnosi professionale.
Cortocircuiti nascosti nei cablaggi, motorini in sovracorrente, centraline difettose o collegamenti elettrici deteriorati sono cause comuni di interventi ripetuti dei fusibili. Un tecnico qualificato dispone di strumenti diagnostici come multimetri avanzati, oscilloscopi e tester specifici per individuare dispersioni e anomalie nei circuiti.
Anche quando si verificano malfunzionamenti multipli simultanei in circuiti apparentemente indipendenti, la diagnosi professionale è consigliata. Potrebbe trattarsi di un guasto alla centralina gateway o a un punto di massa comune, problemi che richiedono competenze specifiche per essere risolti correttamente.
Strumenti necessari per interventi fai da te
Per chi desidera gestire autonomamente la manutenzione dei fusibili, alcuni strumenti rendono le operazioni più semplici e sicure:
- Multimetro digitale per verificare tensioni e continuità
- Pinzetta estrattrice fusibili (spesso fornita di serie con l’auto)
- Lampada tester a 12V per controlli rapidi di circuito
- Torcia a LED per illuminare le zone scure
- Schema elettrico specifico del proprio modello Golf 6
Differenze tra versioni benzina e diesel
Le Golf 6 con motorizzazione diesel presentano alcune differenze nella dotazione fusibili rispetto alle versioni benzina, principalmente legate al sistema di preriscaldamento delle candelette e alla gestione del filtro antiparticolato.
I motori diesel montano un fusibile dedicato ad alto amperaggio (solitamente 70-80A) per il relè delle candelette, che assorbe corrente elevata durante la fase di preriscaldamento. Questo fusibile si trova sempre nella scatola sotto cofano, vicino alla batteria per minimizzare le cadute di tensione.
Le versioni benzina hanno invece fusibili specifici per le bobine di accensione e per la pompa benzina ad alta pressione, componenti assenti nei diesel. La disposizione generale rimane comunque simile, con le stesse posizioni delle scatole fusibili e lo stesso sistema di codifica.
Fusibili e sistemi di sicurezza avanzati
Le Golf 6 equipaggiate con sistemi di assistenza alla guida avanzati presentano fusibili aggiuntivi per proteggere sensori radar, telecamere e centraline dedicate. Questi componenti sono particolarmente sensibili e richiedono protezioni specifiche.
Il sistema di frenata automatica d’emergenza, quando presente, ha un fusibile dedicato solitamente da 10A che alimenta i sensori frontali. Anche il cruise control adattivo e il sistema di mantenimento corsia dipendono da fusibili specifici, generalmente posizionati nella scatola abitacolo.
Secondo l’esperienza degli specialisti Espertoautoricambi, i fusibili di questi sistemi avanzati si guastano raramente, ma quando intervengono è fondamentale verificare che non vi siano problemi ai sensori prima di ripristinare l’alimentazione. Un sensore in cortocircuito può danneggiare la centralina se il circuito viene ripristinato senza aver risolto il guasto primario.
Documenti e schemi di riferimento
Per interventi precisi, disporre della documentazione tecnica ufficiale è fondamentale. Il manuale d’uso e manutenzione fornito con la Golf 6 contiene uno schema semplificato dei fusibili, sufficiente per le operazioni base.
Per diagnosi più approfondite, il manuale di riparazione officina Volkswagen (Elsa o Erwin) fornisce schemi elettrici completi con tracciati dei cablaggi, punti di massa e specifiche dettagliate di ogni circuito. Questi manuali sono disponibili presso concessionari autorizzati o tramite abbonamento ai portali tecnici ufficiali.
Esistono anche applicazioni per smartphone che catalogano le posizioni dei fusibili per modello specifico di veicolo. Sebbene utili come riferimento rapido, è sempre consigliabile verificare le informazioni confrontandole con il manuale ufficiale, poiché varianti di allestimento e anno di produzione possono influenzare la configurazione elettrica.
Ricambi di qualità per la tua Golf 6
Quando si tratta di sostituire componenti elettrici sulla Golf 6, la scelta di ricambi di qualità fa la differenza in termini di affidabilità e durata. Su Espertoautoricambi.it trovi una vasta gamma di componenti elettrici originali e aftermarket di primo equipaggiamento, tutti testati e garantiti.
Oltre ai fusibili, è importante verificare periodicamente lo stato di sensori, relè e componenti del sistema frenante che dipendono dall’alimentazione elettrica corretta. Un fusibile integro non garantisce automaticamente il funzionamento perfetto del sistema se altri elementi sono compromessi.
La manutenzione elettrica preventiva, combinata con l’utilizzo di componenti di qualità certificata, riduce significativamente il rischio di guasti improvvisi e prolunga la vita utile di tutti i sistemi elettronici di bordo. Gli specialisti Espertoautoricambi sono sempre disponibili per consigli tecnici sulla scelta dei ricambi più adatti al proprio modello specifico di Golf 6.
Conoscere perfettamente lo schema fusibili della propria Golf 6 permette di gestire autonomamente molte situazioni di emergenza e di effettuare diagnosi preliminari prima di rivolgersi all’officina. Questa competenza rappresenta un vantaggio pratico per ogni proprietario, riducendo tempi di fermo vettura e costi di manutenzione. Mantenere sempre a bordo fusibili di scorta dei valori più comuni e un piccolo tester può fare la differenza tra un disguido minore facilmente risolvibile e un problema che blocca completamente il veicolo.
Frequently Asked Questions (FAQ)
Dove trovo lo schema fusibili completo della mia Golf 6?
Lo schema completo si trova nel manuale d’uso della vettura, solitamente nel vano portaoggetti. È presente anche sul coperchio interno delle scatole portafusibili, sia quella dell’abitacolo che quella sotto il cofano motore.
Posso usare un fusibile di amperaggio superiore in caso di emergenza?
No, utilizzare fusibili di valore superiore è pericoloso. Il fusibile protegge il circuito da sovraccarichi: un amperaggio maggiore non interverrebbe tempestivamente, rischiando di danneggiare cavi, centraline o provocare incendi. Usare sempre il valore specificato.
Perché il fusibile continua a bruciarsi dopo la sostituzione?
Se il fusibile si brucia ripetutamente, esiste un cortocircuito o un assorbimento anomalo nel circuito protetto. Può trattarsi di cavi danneggiati, motorini in blocco o componenti elettronici guasti. Necessaria una diagnosi professionale.
Come faccio a capire quale fusibile controlla un componente specifico?
Consulta lo schema sulla scatola fusibili o nel manuale. Ogni fusibile è numerato e associato a specifici componenti. In alternativa, con un tester puoi verificare quali fusibili perdono tensione quando il componente smette di funzionare.
I fusibili hanno una scadenza o vanno sostituiti periodicamente?
I fusibili non hanno scadenza ma possono deteriorarsi per ossidazione dei contatti. Non serve sostituirli preventivamente se funzionano correttamente, ma durante le manutenzioni è utile verificarne l’integrità e pulire eventuali tracce di corrosione nei contatti.
